路基監測系統包括表面沉降激光自動測量、路基分層沉降與橫向位移同時自動測量、路基橫向剖面沉降自動測量和數據采集與無線傳輸4個子系統.表面沉降 自動測量采用激光測量和自動標定技術實現；路基分層沉降與橫向位移同時自動測量采用霍爾傳感器、激光測距和傾角傳感器實現,路基橫向剖面沉降自動測量采用 主、從電機帶動傾角傳感器實現.監測系統經實驗室驗證及工程化設計,在京滬高鐵濟南西站現場實驗,實現了對路基整體沉降、局部沉降截面內不同層沉降的長 期、全面、遠程自動監測。

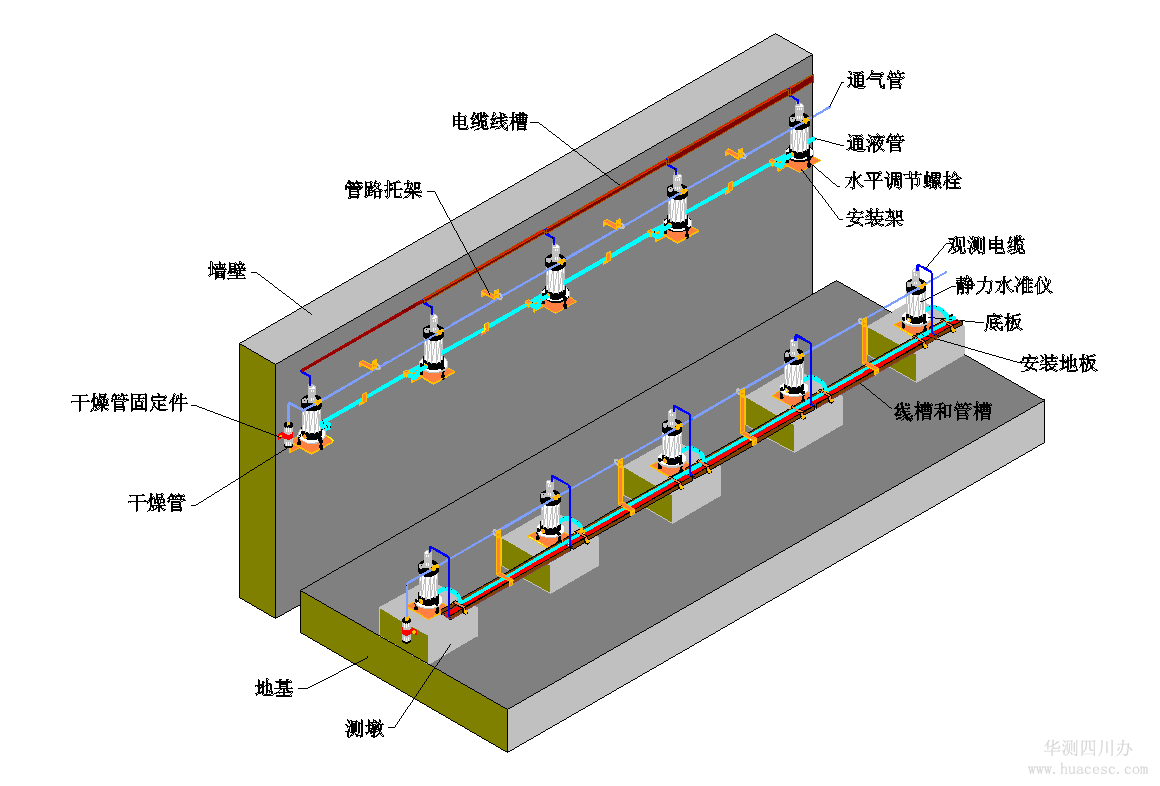

如下圖路基監測的原理圖
路基沉降監測系統的注意事項
保護：單點沉降計及傳輸電纜的保護是安裝后其成活率的關鍵所在，因此裝好單點沉降計后，將傳輸電纜套上φ20PVC鋼絲波紋管進行保護，鋼絲波紋管首端應插入法蘭沉降盤部，并挖深300mm寬100mm的布線槽，集中從觀測箱一側引出路基，有條件的可引入自動采集箱內，并注意使鋼絲波紋管及導線適當松弛。布線槽用中粗沙回填至地基面。保證傳感器成活率達到95%以上。直川無線傾角傳感器防護等級高，產品性能穩定，使用壽命長。是路基監測系統中重要的部分。

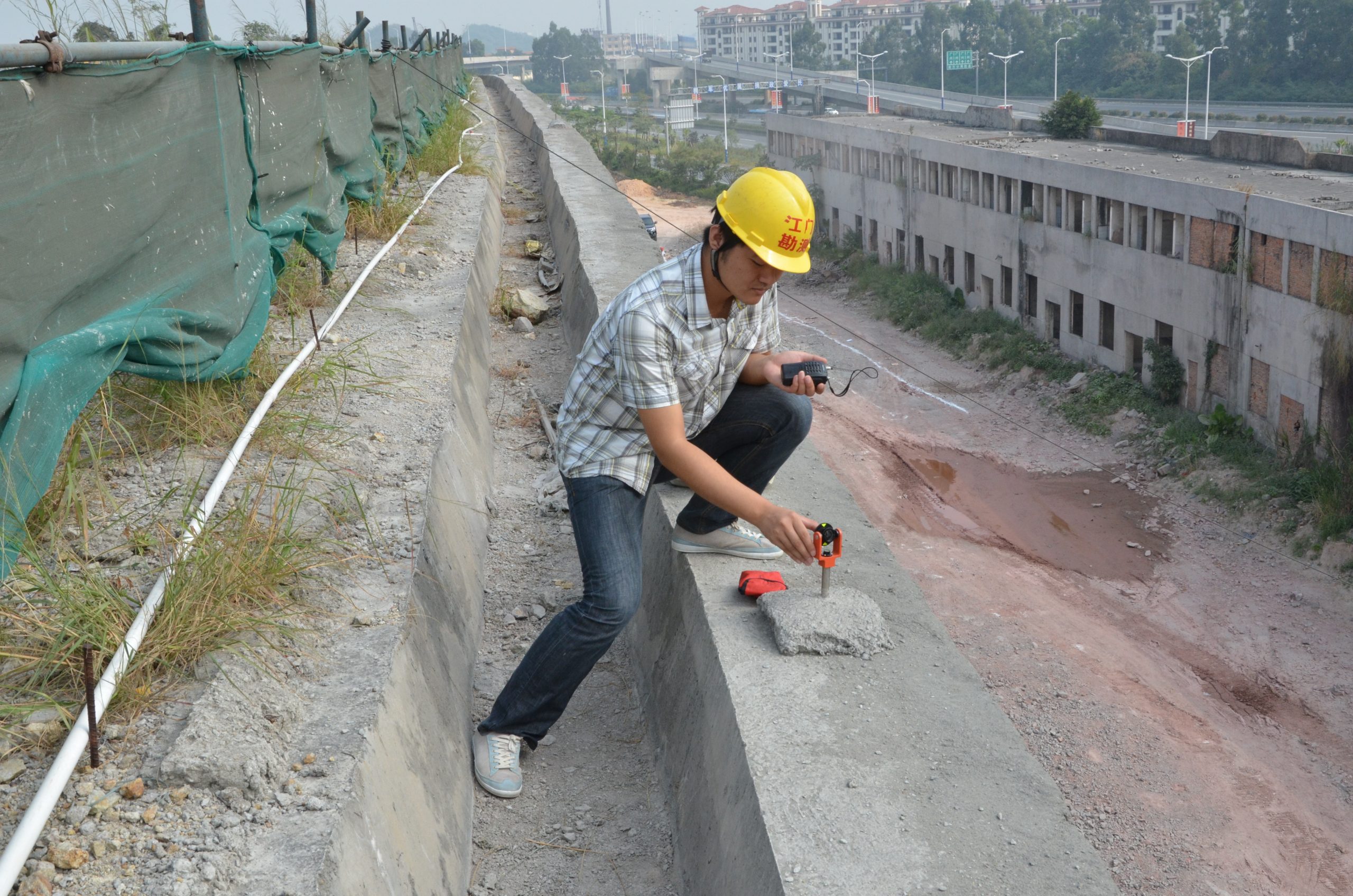

如下圖是某公司的路基監測現場
質量保證措：施采用四固定原則，固定測試人員、固定測試儀器、固定安裝人員、固定安裝方法。
路基沉降監測系統的通用讀數儀
技術要求：
1、能夠同時測出傳感器環境溫度，沉降物理量要求支持?jǐn)?shù)模轉換。
2、測量范圍要求在6000Hz以內，同時支持1G以上的數據存儲功能能
3、通訊方式要求RS232 485 可以相互切換支持單個傳感器歷史數據查詢，曲線顯示。
4、可對單個傳感器進行自編號設置，通訊波特率要求9600
5、要求數據輸出格式Excel Access、txt 文本格式
直川無線傾角傳感器數據實時傳輸，從而實現對路基整體沉降、局部沉降、截面內不同層沉降的實時角度傾斜的監測，并把傾角傳感器輸出的信號通過無線傳輸或者各種有線網絡傳輸?shù)接?jì)算機中，然后通過計算機軟件對接收到的數據進行處理、分析、存儲，實現了對路基橫向坡面沉降的長期監測，為鐵路建設提供了保障。
