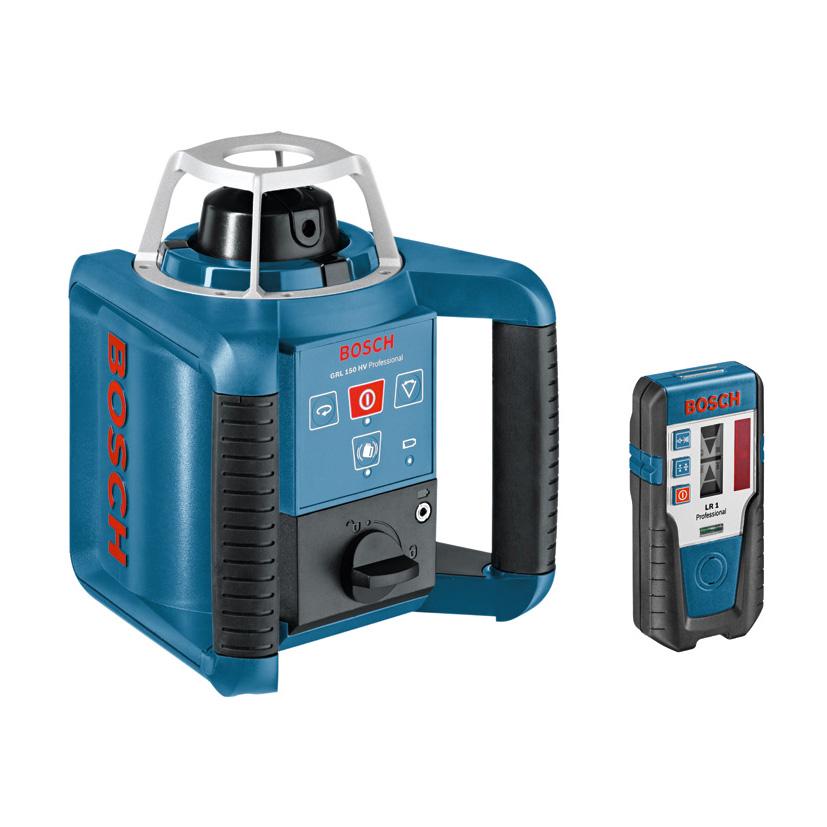

激光掃平儀是利用激光束繞軸旋轉掃出平面的儀器，也就是說，在快速旋轉軸帶動下使可視的激光光束掃出同一高度的可視光線，便于工程人員定位高度的一種儀器。目前國內常用的是水泡式激光掃平儀，激光平面的水平誤差取決于水準器的精度，使得水泡式激光掃平儀不能滿足工程施工操作以及某些特殊場合的高精度要求，電子式自動水平儀帶有自動校準系統可以滿足更高要求的激光掃描。
目前市面上的自動補償方式主要有如下
1.吊絲補償安平方式
用金屬吊絲將準直物鏡 ( 含激光器 ) 懸吊在儀器座上。利用重力實現出射光束的自動安平作用。
2.軸承擺補償安平方式
激光器及準直系統安裝在重力擺上，重力擺繞兩個精密軸承確定的軸線擺動。重力安平，磁阻尼穩定，實現自動安平。
3.電子補償安平方式
采用傾角傳感器，測量儀器基座的傾斜大小和傾斜方向，利用伺服電機對激光器準直系統的輸出方向進行實時修正。
4.液體補償安平方式
使準直激光束通過一個穩定的液槽，當儀器安平時， 液槽內的液體形成一個平行平板；當儀器微傾時，液槽內的液體形成一個液體光楔，將對出射光束的方向進行一定補償。為了對光束出射方向能夠完全補償，讓光連續通過二層折射率不同的液體，當兩種液體折射率滿足一定條件時，即能對光束出射方向?qū)崿F(xiàn)完全補償。
下面主要說明采用傾角傳感器進行補償?shù)姆桨浮?/p>
它就采用了傾角傳感器測量掃平儀基座的傾斜角度和傾斜方向，利用伺服電機對激光器準直系統的輸出方向進行實時調平來實現自身的水平調節，從而實現掃平的功能。
采用傾角傳感器方案的電子式自動安平激光掃平儀采用了相對簡單的光機式補償器結構，成本較低和具有一定的抗振性等優點，但由于其補償精度隨補償范圍的增加而降低，一般補償范圍都限制在十幾分之內，近代發展的電子自動安平原理，使安平范圍可擴大至左右，并且具有較高的穩定性和補償精度。直川科技傾角傳感器該系列傳感器允許在安裝時存在安裝誤差而不影響準確的角度測量，從而保證了電子式激光掃平儀的精確掃平。且直川傾角傳感器擁有穩定的工作性能和高可靠性，使得在與其他同類型的產品在傾斜角度測量方面的優勢十分明顯。
