叉車行業中傾角傳感器的應用越來越廣泛，除了叉車秤中的傾角傳感器的應用現狀新型的叉車門架中傾角的檢測也用到了傾角傳感器，這樣保證叉車工作的安全性。
傳統方法檢測叉車門架傾角精度和效率低的狀況，某開發了一種新型叉車門架傾角檢測裝置，該裝置選用不同量程和精度的ZCT傾角傳感器，可對叉車加載后的傾角變化量和工作裝置最大可調角度進行測量。該裝置具有中文菜單操作提示、檢測數據自動存儲、無線傳輸、有線傳輸、查詢和遙控器紅外線操控等功能，可測量工作裝置傾角的自然變化量（泄漏量）、前/后傾角、角速度等參數。在檢測準確度、精度和檢測項目上完全符合國家質檢總局《廠內機動車輛監督檢驗規程》要求，檢測系統由軟件和硬件2部分組成。
叉車門架傾角的計算機檢測系統1.軟件部分本系統軟件采用C語言編程，保證了程序設計的共享性和可移植性，提高了系統程序的可執行效率。此外，程序設計采用了看門狗系統和EEPROM。采用的X5045芯片不僅可以防止出現干擾時死機，還可在切斷電源情況下，保證內部數據不丟失；檢測數據和設置參數可在不同的硬件上保存，以防用戶在使用過程中改動設置數值，造成測試不準確。為增加通用性和靈活性，系統在一些主要功能程序設計中都采用了模塊化編程技術，主要模塊有：系統初始化模塊、信號采集與處理模塊、數字濾波和算法模塊、中斷管理模塊、顯示模塊、鍵盤處理模塊、有線通信模塊、無線通訊模塊、紅外線接收模塊和主控模塊等。在程序編寫中，摒棄了傳統的三總線系統設計，消除了各種不同終端部件間、外界敏感因素與系統間的干擾問題，保證了儀器運行的高度穩定性。為提高信號采樣的實時性和準確性，在程序設計中充分利用了微控制器所提供的豐富的外圍模塊、中斷源和具有計數、捕獲比較功能的定時器等。由于該AVR單片機外部中斷源數量比其他型號的單片機的外部中斷源數量要多，所有信號都可以采用中斷方式進行采樣和處理。這樣不但提高了系統的實時性，而且也可省去部分外部中斷輔助電路（中斷源少的單片機），節省了采用查詢方式而消耗的MCU的時間，同時也便于對系統進行低功耗管理。為保證數據發送的100%成功，系統采用了背景式無線通訊方式。這種通訊方式只需檢驗員確認該數據可否被采納，即可保證通訊自動、可靠，子機如短信般自動向主機傳輸數據，并由主機給出成功接收數據的確認信號。如果子機發送不成功或主機接收失敗，子機將自動再重發，直到發送成功，數據會從各子機單元中自動消除。在軟件設計上采用以分層子程序調用和中斷服務程序相結合的程序設計結構，保證系統設計的可靠性和速度要求,也可使軟件在調試過程中較為方便和清晰，便于擴展程序功能。2.硬件部分該裝置檢測系統硬件部分由手持單元和傳感器單元2部分組成（見圖1）圖1傾角測量裝置外觀圖手持單元的硬件主要由ATmega32單片機、DCDC電源模塊、EEPROM芯片、LED顯示屏、紅外接收芯片、無線通訊模塊、RS232通訊芯片、蜂鳴器、鍵盤、指示燈和傳感器接口等幾部分組成；傳感器單元主要由磁敏式傾角傳感器組成。(1)ATmega32單片機手持單元的主控制器采用Atmel公司的AVR系列的ATmega32單片機，具有32kB系統和內可編程Flash的8位AVR微控制器。其具有先進的RISC結構、131條指令（大多數指令執行時間為單個時鐘周期）、32個8位通用工作寄存器、非易失性程序和數據存儲器，只需2個時鐘周期的硬件乘法器，就能使該機工作于16MHz時性能高達16MIPS。它具有獨立自鎖定位的可選Boot代碼區，實現真正的同時讀寫操作，擦寫壽命高達10,000次，同時由于C編譯專家的參與,C代碼效率極高，用戶無需擔心消耗更多的資源。(2)DC電源模塊使用智能化的DC電源控制模塊，實現了自動延時、系統軟件關機，使系統工作時間長達8h。

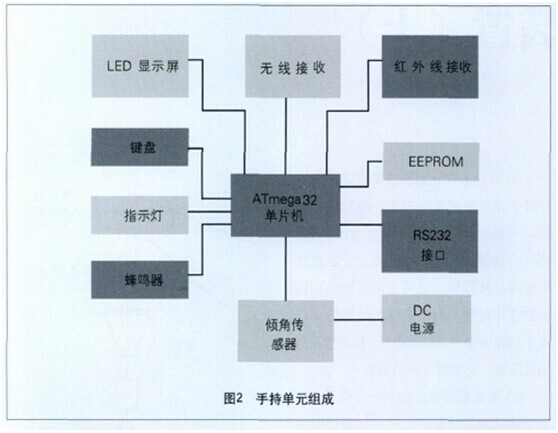

同時，不同部分由專門的DC電源供電，避免了相互干擾。系統可隨時監控各部分電源使用情況，當電源低到設定值時，系統自動鎖死各測試功能，從而防止了在工作過程中掉電、掉數據。電源在各芯片間采用去耦電路，以減少各芯片間的耦合干擾。主機電源采取防接反電路，并用交、直流或正、反接方法連接，皆不易損壞電路。由于采用了高協作性的電路設計，保證了使用不同電壓的電路或器件時能互不干擾圖2手持單元組成(3)無線通訊模塊PTR8000模塊以挪威Nordic公司推出的NRF905單片無線收發芯片為核心，配以濾波電容、晶振和天線等外圍電路制作而成，發射功率8W，協議內置，具有接收靈敏度高，頻道多，抗干擾能力強、傳輸距離遠和接口簡單可靠等優點，以此為核心的數據收發模塊延遲少，實時性好、性價比高且易于擴展。NRF905是一種比較先進的使用業余頻段的無線數據通訊模塊，具有很高的可靠性和先進的技術指標；RS232和USB兩種接口方式并用，打破了一般單片機僅支持RS232接口的界限。這種設計可以將子機通訊應用到只有USB接口的個人電腦上，提高了設備有線通訊的實用性。(4)傳感器磁敏式傾角傳感器用來測量相對于基準面的傾角變化量。根據牛頓第二定律原理，如果初速度已知，就可以通過積分計算出線速度，進而可以計算出直線位移。系統選用“固體擺”式慣性器件，適合叉車工作裝置傾角測量的需要。傳感器采用金屬封裝，其穩定性和可靠性高，適應惡劣環境能力強。該檢測系統運行穩定，實用性強，符合產品化通用設計規范，適應了現場檢測的需要，檢測自動化程度高，減輕了檢驗員的勞動強度，提高了檢驗工作效率。傾角傳感器推薦采用直川科技ZCT1XXJ-LPS系列傾角傳感器，精度高，體積小數據穩定，現場適應性好，咨詢熱線：18149769961
